Отечественный микроконтроллер на базе открытой архитектуры RISC-V
Сферы применения
БПЛА
АСУ ТП
Приборы учёта
Датчики безопасности
Устройства ввода-вывода
Устройства IoT

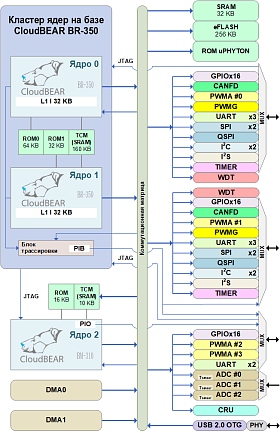

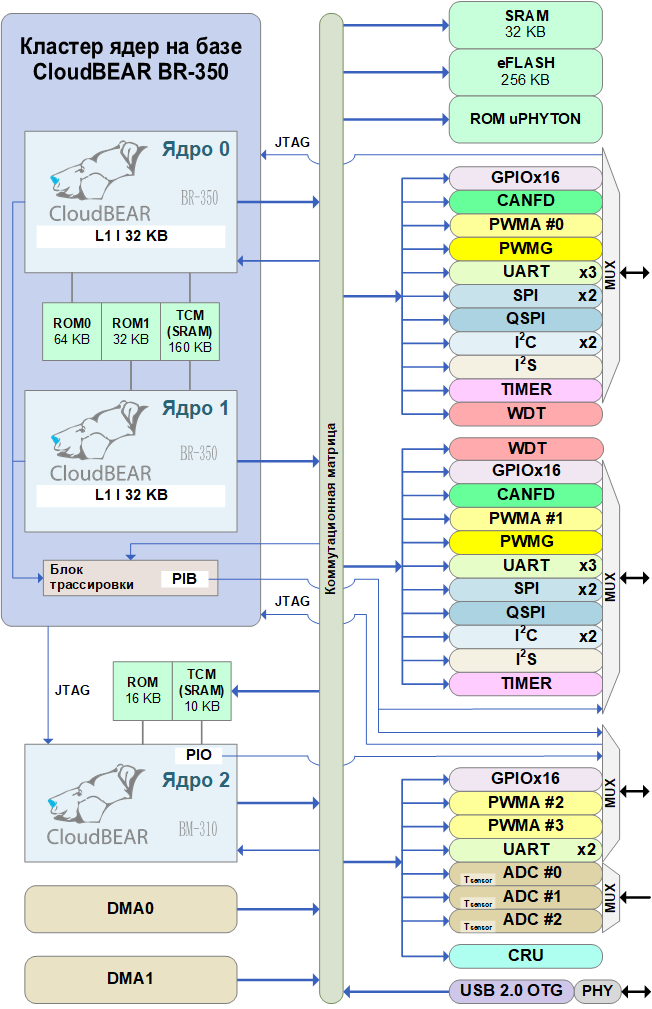

Структурная схема
Описание
Baikal-U (BE-U1000) – отечественный высокопроизводительный универсальный микроконтроллер с функцией управления электродвигателями на базе открытой санкционно-устойчивой архитектуры RISC-V.
Обладает высокой удельной производительностью на единицу энергопотребления, широким набором команд, бо́льшим количеством периферийных интерфейсов (2×I2S и 2×CAN) и расширенными возможностями для управления электродвигателями (больше АЦП, PWM и DMA). Предназначен для индустриального применения в B2B и B2G сегментах.
Входит в реестр Минпромторга по 719 ПП.
Технические характеристики
- 3 ядра RISC-V
- 2 × CloudBEAR BR-350 32bit
- Система команд:
RV32IMCBFNAU для ядра 0
RV32IMCBFNAUP для ядра 1 - 1 × CloudBEAR BM-310 32bit
- Система команд RV32IMCB
- Тактовая частота 200 МГц
- 2 DMA контроллера
- 48 линий GPIO
- 3 восьмиканальных 12-разрядных АЦП с поддержкой дифференциальных входов и функции измерения температуры
- Температурный сенсор
- Часы реального времени
- Ucc = 1,0 - 3,3 В
- Диапазон рабочих температур - 40 до +125 °С
- Встроенный MicroPython
- 192 КБ SRAM (в т.ч. 160 КБ TCM)
- 256 КБ eFLASH
- 16 МБ FLASH (в XIP режиме)
Память:
-
Коммуникационные интерфейсы:
- USB 2.0 OTG + PHY (HS)
- 2 × CAN FD
- 8 × UART (2 × UART с поддержкой режима работы RS-485)
- 4 × SPI (2 ведущих + 2 ведомых)
- 2 × QSPI
- 4 × I2C
- 2 × I2S

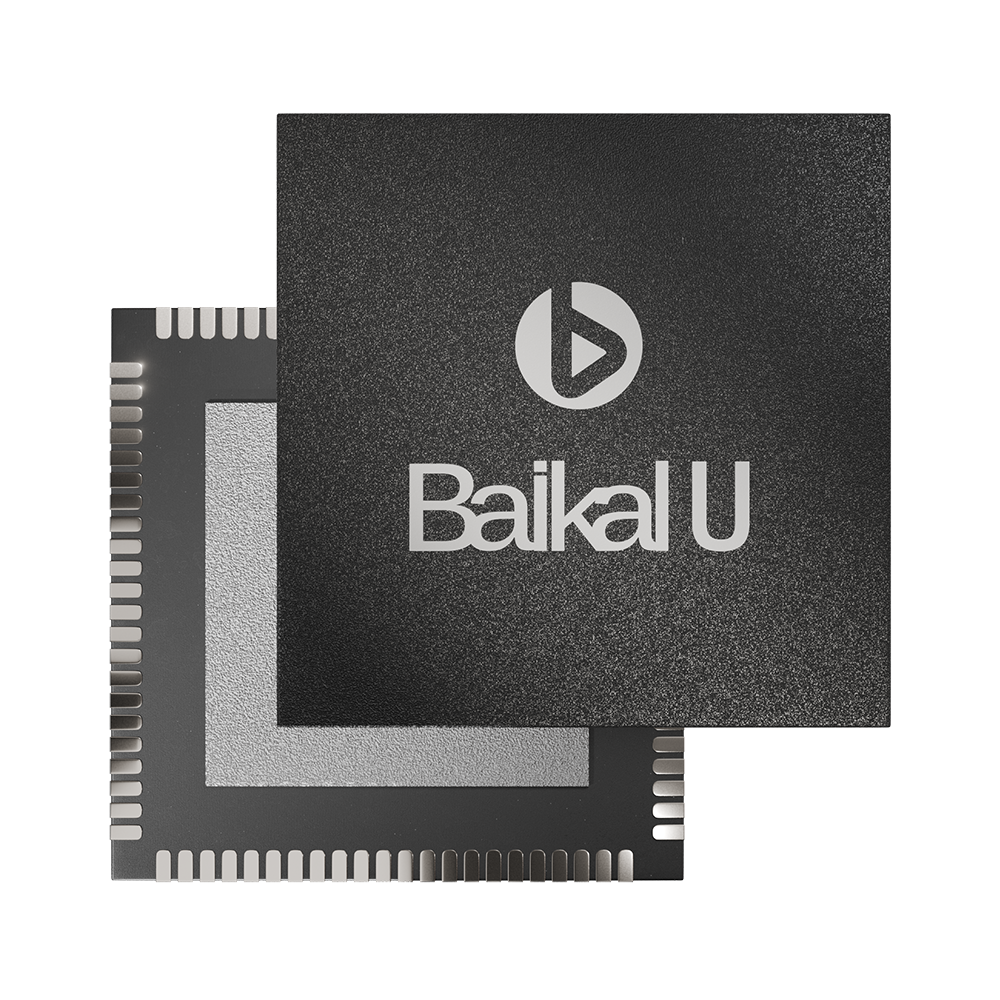

- Тип – QFN-88
- 10 × 10 мм
- 88 выводов
- Шаг выводов 0,4 мм
Корпус:
Преимущества
- Более высокая удельная производительность на единицу энергопотребления
- Больше периферийных интерфейсов: 2×I2S и 2×CAN
- Более широкие возможности для управления электродвигателями: больше АЦП, PWM и DMA
- Более широкий набор команд
- Долгосрочно доступен на складе в РФ
